土木工事に携わっていると、よく耳にするのが「出来形管理」という言葉です。
しかし、初めて施工管理を担当する人なら、
「そもそも出来形って何？」
「設計値と少しでも違ったらダメなの？」
「規格値ってどういう意味？」
「どこを、どのくらい測ればいいの？」
と疑問に思うことも多いのではないでしょうか。
出来形管理は、完成した構造物などが設計図書等で求められた形状や寸法になっているかを確認するための重要な施工管理です。
この記事では、出来形管理の基本から、規格値・測定項目・測定基準の考え方、発注者側のチェックポイントまで、初心者向けに分かりやすく解説します。
※具体的な測定項目・測定基準・規格値等は工種や発注機関によって異なります。実際の工事では、その工事に適用される契約図書、施工管理基準等を確認してください。
出来形管理とは？
出来形管理とは、簡単に言えば、
「施工したものが、設計図書等で求められた形や寸法になっているかを確認する管理」
です。
国土交通省の土木工事施工管理基準では、出来形管理基準に定められた測定項目・測定基準により実測し、設計値と実測値を対比して記録・管理することとされています。
例えば、構造物や工種によって、
- 基準高
- 幅
- 高さ
- 厚さ
- 延長
- 勾配
などを測定します。
ただし、何を測定するのかは工種によって異なります。
おっしばさん、出来形管理って何するんすか？
簡単に言えば、造ったものが設計どおりの形や寸法になっているか確認するんじゃ。
じゃあ、完成したらメジャーで測ればいいんっすね！
お前はすぐ話を簡単にするのぉ……。
なぜ出来形管理が必要なの？
工事では、設計図面に構造物の寸法などが定められています。
当然、施工者が自由に大きさを決めていいわけではありません。
施工した構造物などについて実際に測定し、
設計値
↓
実測値
↓
規格値を満足しているか
という形で確認していきます。
国土交通省の施工管理基準も、工事目的物の出来形および品質の確保を目的の一つとしています。
出来形管理は、単に完成時に寸法を測るだけではなく、工事目的物が求められた出来形を確保できていることを施工中から確認・記録するための管理と考えると分かりやすいでしょう。
「設計値」と「実測値」の違い
出来形管理を理解するうえで、まず知っておきたいのが、
設計値と実測値
です。
設計値は、設計図書等で定められている寸法など。
実測値は、実際に施工したものを現場で測定した値です。
例えば、設計図面で幅が決められている構造物なら、施工後に実際の幅を測定します。
そして、
設計値と実測値を比較する
これが出来形管理の基本になります。
じゃあ設計値が1000mmなのに、実際に測ったら999mmだったらアウトなんすか？
そこで出てくるのが『規格値』じゃ。
規格値？
出来形管理の「規格値」とは？
規格値とは、出来形を管理するうえで実測値が満足しなければならない基準です。
国土交通省の施工管理基準でも、出来形管理基準等によって測定した各実測値は、規格値を満足することが求められています。
工種や測定項目ごとに規格値が設定されているため、
「設計値と1mmでも違ったら即アウト」
という単純なものではありません。
工種や測定項目ごとに規格値が決められているんじゃ。測った値が、その規格値を満足しているか確認するんじゃよ。
なるほど。設計値と実測値を比べて、規格値に入っているかを見るってことっすね。
そうじゃ。ただし、規格値は工種によって違う。自分の記憶だけで判断せず、その工事に適用される施工管理基準を確認することが大事じゃぞ。
国土交通省の令和8年3月版でも、出来形管理基準及び規格値は工種ごとに細かく整理されています。
そのため、規格値を一律に覚えるよりも、
「この工種には、どの出来形管理基準が適用されるのか？」
を確認できることの方が重要です。
出来形管理では何を測定する？
ここも初心者が迷いやすいところです。
出来形管理では、工種によって測定する項目が異なります。
例えば、
高さを見る工種もあれば、幅や厚さを見る工種もある。
さらに同じ工種でも、複数の測定項目が設定されていることがあります。
そのため、
「出来形管理＝幅と高さを測ればいい」
と覚えるのではなく、
工種を確認
↓
適用する出来形管理基準を確認
↓
測定項目を確認
という順番で考えましょう。
「測定項目」と「測定基準」は違う
測定項目は、
「何を測るのか」
という話。
一方の測定基準は、
「どのくらいの頻度・箇所で測るのか」
という話です。
例えば「幅」という測定項目があったとしても、
現場の好きなところを1か所だけ測ればいい
とは限りません。
工種ごとに定められた測定基準を確認して、必要な箇所数を測定します。
国交省の現行基準でも、例えば測定箇所数が「○○につき1ヶ所」とされている項目については、必要箇所数の考え方まで規定されています。
一番出来のいいところだけ測っとけば……。
ダメに決まっとるじゃろ。
参考までに言ってみただけっすよ……。
実際の出来形管理基準の見方
ここまで出来形管理の基本を説明してきましたが、実際の「出来形管理基準及び規格値」を初めて見ると、
おっしばさん……数字と記号だらけで、どこ見ればいいんすか？
最初は難しく見えるが、見るところを分ければそんなに難しくないぞ。

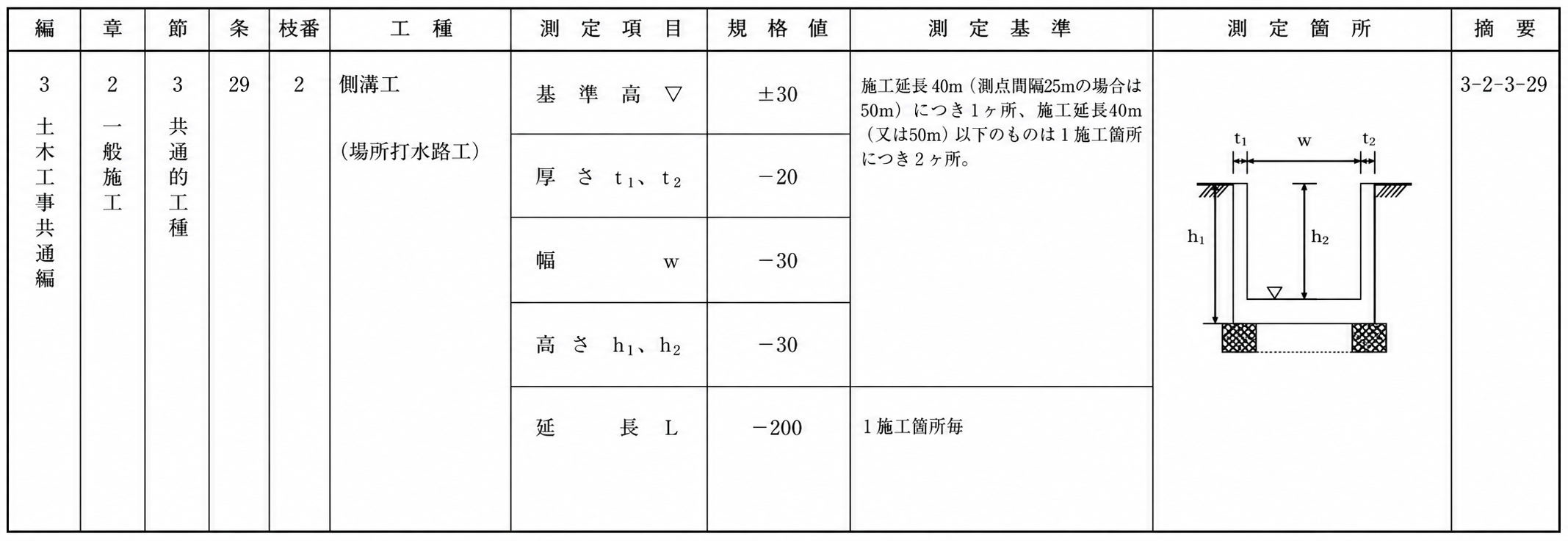

では、実際の出来形管理基準を例に、表の見方を確認してみましょう。
※上記は出来形管理基準の「側溝工（場所打水路工）」部分を説明用に抜粋したものです。実際の工事では、その工事に適用される最新の基準・設計図書等を確認してください。
「工種」を確認する
今回の例では、
側溝工（場所打水路工）
となっています。
「測定項目」を確認する
この例では、測定項目として、
- 基準高 ▽
- 厚さ t₁、t₂
- 幅 w
- 高さ h₁、h₂
- 延長 L
が設定されています。
右側の図を見ると、t・w・hが構造物のどの部分を示しているのかも確認できます。
なるほど。右の絵と見比べれば、どこを測るのか分かるんすね。
そうじゃ。記号だけを見るんじゃなくて、測定箇所の図とセットで確認すると分かりやすいぞ。
「規格値」を確認する
次に見るのが規格値です。
この例では、
| 測定項目 | 規格値 |
|---|---|
| 基準高 ▽ | ±30mm |
| 厚さ t₁、t₂ | −20mm |
| 幅 w | −30mm |
| 高さ h₁、h₂ | −30mm |
| 延長 L | −200mm |
となっています。
ここで重要なのが、「±」と「−」の違いです。
例えば基準高の「±30mm」であれば、設計値に対してプラス側・マイナス側の両方に30mmの範囲があります。
一方、幅の「−30mm」は、設計値より30mmを超えて小さくならないことが規格として示されています。
例えば設計幅が仮に1,000mmだった場合、
規格値：−30mm
なので、
1,000 − 30 ＝ 970mm
が規格値を考えるうえでの下限となります。
じゃあデカく作っとけばセーフっすね！
そういうわけではないぞ……。
規格値が「−30mm」のようにマイナス側だけ示されている場合、出来形管理基準上はプラス側の規格値が設定されていないことを意味します。
ただし、「設計値より大きければいくらでもよい」という意味ではありません。設計図書や構造上の条件、他の構造物との取り合いなども含めて、適切に施工する必要があります。
「測定基準」を確認する
規格値だけで終わりではありません。
表の右側には、どの程度の間隔・箇所数で測定するのかも記載されています。
今回の例では、施工延長に応じた測定間隔などが定められています。
つまり出来形管理基準を見るときは、
何を測る？ → 測定項目
どこまで許容される？ → 規格値
どれくらい測る？ → 測定基準
どこを測る？ → 測定箇所の図
という4つをセットで確認すると理解しやすくなります。
表の意味が分かると、急に読めるようになったっす。
全部の数字を暗記する必要はない。必要な工種を探して、この4つを確認できるようになることが大切じゃ。
出来形管理はいつ行う？
出来形管理は、工事が全部完成してからまとめて行えばいいわけではありません。
国土交通省の施工管理基準では、測定等を工事の施工と並行して速やかに実施し、その結果をその都度、管理図表等に記録することとされています。
これは実際の現場を考えると分かりやすいです。
施工が進めば、
後から測れなくなる場所
も出てきます。
そのため施工前に、
いつ測る？
何を測る？
どこを測る？
どう記録する？
を考えておくことが重要です。
出来形管理の基本的な流れ
初心者なら、まずこの流れを覚えておくと分かりやすいでしょう。
① 施工する工種を確認する
↓
② 適用される出来形管理基準を確認する
↓
③ 測定項目・測定基準・規格値を確認する
↓
④ 施工に合わせて出来形を測定する
↓
⑤ 設計値と実測値を比較する
↓
⑥ 規格値を満足しているか確認する
↓
⑦ 測定結果を記録・整理する
大切なのは、施工が終わってから出来形管理を考え始めないこと。
施工計画書を作成する段階で、必要な出来形管理を整理しておきましょう。
出来形管理図表とは？
測定したら、それで終了ではありません。
国土交通省の施工管理基準では、設計値と実測値を対比して記録した出来形管理図表を作成して管理することとされています。
出来形管理図表によって、
設計値に対して実測値がどうだったのか
を確認できるようにします。
また、測定結果はその都度記録し、適切に管理しておくことも重要です。
測ったんすけど、数字メモするの忘れました。
お前は何のために測ったんじゃ……。
測定だけでなく、記録までが出来形管理と覚えておきましょう。
発注者は出来形管理のどこを見る？
ここからは発注者側の視点です。
出来形管理を確認するときは、
「規格値に入っているからOK」
だけで終わらせないことが大切です。
チェックポイント① 必要な工種が入っているか
まず確認したいのが、出来形管理そのものの抜けです。
設計図書と出来形管理計画を照らし合わせ、実際に施工する工種と出来形管理の内容が一致しているか確認しましょう。
チェックポイント② 測定項目に漏れがないか
工種が記載されていても安心できません。
その工種について必要となる測定項目が適切に設定されているか確認します。
チェックポイント③ 測定基準は適切か
次に確認するのが測定基準。
必要な測定箇所数・頻度などが、適用される施工管理基準等と合っているか確認します。
チェックポイント④ 規格値は適切か
規格値についても、施工計画書に書いてある数字だけを見て終わるのではなく、
適用される基準と照らし合わせる
ことが重要です。
施工管理基準は改定されることもあります。
「去年の施工計画書がこの数字だったから」
ではなく、その工事に適用される基準を確認するようにしましょう。
主任、規格値も測定基準も書いてあるから大丈夫ですね！
数字だけじゃなくて、この現場で施工する内容と合っているのかは確認したかい？
あっ…工事でやる予定の工種が１つ抜けてます。
施工方法や設計図書と見比べて、実際の工事内容と出来形管理計画がつながっているかを見ることが大切だよ。
3次元計測による出来形管理も増えている
出来形管理というと、レベルやテープなどで測定するイメージが強いかもしれません。
しかし現在では、ICTを活用した3次元計測技術による出来形管理も行われています。
国土交通省では、土工・舗装工・路面切削工・河川浚渫工などについて、3次元計測技術を用いた出来形管理の要領等を公開しています。
ただし、初心者がまず理解しておきたい基本は同じ。
「施工したものが、求められた出来形になっているかを測定・記録・確認する」
という考え方です。
ICTを活用した出来形管理については、国土交通省から工種ごとの要領等も公開されています。
まとめ｜出来形管理は「測って終わり」ではない
出来形管理とは、施工したものについて実際に測定し、設計値と実測値を比較して、規格値を満足しているか確認・記録する管理です。
基本となるのは、
工種を確認する
↓
測定項目を確認する
↓
測定基準を確認する
↓
規格値を確認する
↓
実際に測定する
↓
設計値と実測値を比較する
↓
結果を記録する
という流れです。
そして重要なのは、「完成してから測ればいい」と考えないこと。
施工が進むと測定できなくなる部分もあるため、施工計画書を作成する段階で、必要な出来形管理についてしっかり整理しておきましょう。
施工者側は、実際に管理できる計画になっているか。
発注者側は、工事内容に対して必要な管理項目・測定基準・規格値などが適切に設定されているか。
双方が施工前に確認しておくことが重要です。
